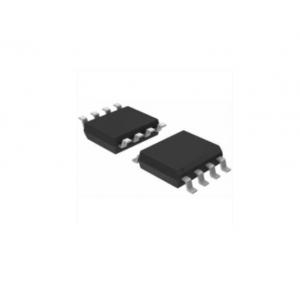

4键触摸检测IC - 电容式触摸芯片CT8224C

  • 4键触摸检测IC
Mouse over image to zoom

工作电压 2.4V~5.5V
可以由外部 Option 选择是否启用内部稳压电路功能,经由 REGEN 端口选择
可以由外部 Option 选择是否启用内部低压重置电路功能,经由 LVREN 端口选择。8224C 默认关闭 LVR
工作电流
-@VDD=3V 无负载时:低功耗模式下典型值 4.5uA 快速模式下典型值 22uA
-@VDD=3V 工作电压:在快速模式下 KEY 最快响应时间为 60ms,低功耗模式下为 160ms

产品型号:
电容式触摸芯片CT8224C
PDF:
订货数量:

产品介绍

CT8224C是一款使用电容式感应原理设计的触摸IC, 此款IC内建稳压电路给触摸感测器使用,稳定的感应方式可以应用到各种不同电子类产品.面板介质可以是绝源的材料,专为取代传统的机械结构开关或普通按键而设计,提供4个触摸输入端口及4个直接输出端口。


一、电容式触摸芯片 - CT8224C的特性:

工作电压 2.4V~5.5V
可以由外部 Option 选择是否启用内部稳压电路功能,经由 REGEN 端口选择
可以由外部 Option 选择是否启用内部低压重置电路功能,经由 LVREN 端口选择。8224C 默认关闭 LVR工作电流
-@VDD=3V 无负载时:低功耗模式下典型值 4.5uA 快速模式下典型值 22uA
-@VDD=3V 工作电压:在快速模式下 KEY 较快响应时间为 60ms,低功耗模式下为 160ms
各 KEY 灵敏度可以由外部电容进行调节(1~50pF)
提供 LPMB 端口选择快速模式或低功耗模式
提供直接输出模式,触发模式,开漏输出,CMOS 高电平有效或低电平有效输出,经由TOG /OD/AHLB 端口选择
提供 SM 端口选择多键或单键输出模式
提供 MOT1,MOT0 端口选择有效键最长输出时间:120 秒/64 秒/16 秒
上电后约有 0.5 秒的系统稳定时间,在此期间内不要触摸 Touch PAD,且触摸功能无效
有自动校准功能,上电後 8 秒内系统重新校准周期約为 1 秒.若 8 秒内有按键被触摸或超 过 8 秒无按键被触摸,系统重新校准周期由 1 秒切换为 4 秒


二、电容式触摸芯片 - CT8224C的应用:


消费类电子产品
薄膜或按钮及普通开关的取代
TWS蓝牙耳机


智能音响

AI智能

益智玩具

智能家居
