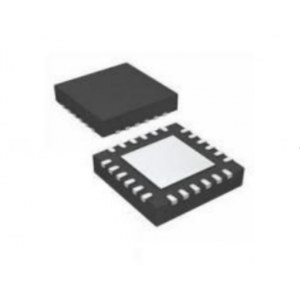

直流马达驱动芯片 - MS3114

产品介绍

MS3114是一款四通道低压5V全桥驱动芯片，为摄像机、消费类产品、玩具和其他低压或者电池供电的运动控制类应用提供了集成的电机驱动解决方案。MS3114能提供高达0.8A的输出电流。可以工作在1.8~6V的电源电压上。MS3114具有PWM（IN1/IN2）输入接口,与行业标准器件兼容，并具有过温保护功能。MS3114具有省电模式。

一、直流马达驱动芯片-MS3114的特性：

四通道H桥电机驱动器
-- 驱动直流电机或其他负载
-- 低导通阻抗(HS+LS)850mΩ
0.8A 最大驱动电流
电源电压 1.8~6V
接口类型
-- PWM(IN1/IN2)输入模式
过温保护
省电模式

二、直流马达驱动芯片-MS3114的应用：
