步进马达驱动芯片 - MS3999
产品介绍

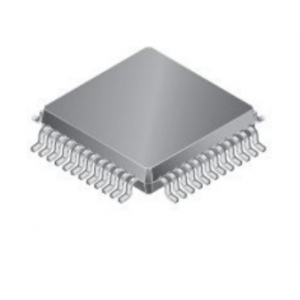

MS3999是一款四通道可编程电流的DMOS全桥驱动器,可以驱动两个步进电机或者四个直流电机。每个全桥的驱动电流在36V电源下可以工作到1.2A。MS3999集成了固定关断时间的PWM电流校正器;另外,芯片还集成了一个四通道8bit的DAC(数模转换器),实现驱动器的通道电流的数字化控制;通过数字I2C接口对DAC输入编程,可实现 256 微步进式电机驱动。PWM 电流校正器使用混合衰减模式,可以减小音频电机噪声,提高步进精度以及降低功耗。芯片还内置内部同步整流控制电路以降低PWM工作时的功耗。芯片集成的保护电路有热关断迟滞,低压关断保护(UVLO)以及翻转电流保护,因此可以不需要特定的电源启动次序。MS3999 采用TQFP48封装。
一、步进马达驱动芯片-MS3999的特性:
36V输出
四通道全桥
四通道8bitDAC
DAC 可编程1倍或2倍的输出
双步进电机驱动
大电流输出
3.3V和5V逻辑
同步整流
UVLO
过热保护,翻转保护
二、步进马达驱动芯片-MS3999的应用:
直流电机控制
3D打印
机器人技术
工业应用
