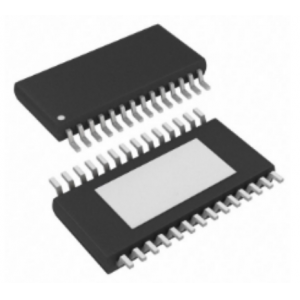

韩国GreenChip 电容式触摸芯片 - GT316L

  • 韩国GreenChip 电容式触摸芯片
Mouse over image to zoom

16通道触摸感应输入
- 这些引脚可以用作LED驱动引脚
嵌入式GreenTouch3TM引擎
- 模拟补偿电路
- 嵌入式数字噪声滤波器
- 智能灵敏度校准
- 嵌入式CS、EFT增强核心

产品型号:
GT316L
PDF:
订货数量:

产品介绍

GT316L是绿色触控3TM电容触控产品之一传感器系列。特别是GT316L可以做电容传感有16个通道下绿色触3TM以上发动机运行。多亏了这款划时代的GreenTouch3TM引擎,应用程序将会更强大和无问题的EMC, EMI, H/W变化,电压干扰、温度漂移、湿度漂移等。特别是,它不产生任何问题的CS和EFT噪声环境发生在任何触摸应用程序。

GT316L提供了16个触摸感输入,也可以使用作为调光LED驱动器输出引脚。这是非常经济的解决方案当LED反馈是必需的,因为没有LED控制的额外材料成本。几乎所有的选择控制触摸操作和GT316L调光LED驱动可以通过内部控制寄存器执行。这些内部使用I2C接口可读和可写控制寄存器。触摸输出结果也可读取使用。I2C接口可以当MCU IO或连接器资源不足时是有用的

应用程序。GT316L可应用于较宽的供电电压范围1.8 v至5.5 v。GT316L的CTRL引脚提供可切换芯片使两个芯片在同一I2C总线上并行操作的ID。GT316L的独家输出引脚提供25mA下沉输出。



一、电容式触摸芯片-GT316L的特性:

16通道触摸感应输入

- 这些引脚可以用作LED驱动引脚

嵌入式GreenTouch3TM引擎

- 模拟补偿电路

- 嵌入式数字噪声滤波器

- 智能灵敏度校准

- 嵌入式CS、EFT增强核心

支持I2C接口

提供中断功能

LED驱动器(32步调光控制)

四个25mA sink exclusive输出引脚

极低的功耗

- 待机模式:Min=9.6uA (@3.3V, RSP时间≈800ms)

- 可供当前节省的各种操作时期

供电电压范围宽:1.8V ~ 5.5V

包类型

- QFN-28L 4 x4

- TSSOP-30L

通过无铅认证



二、电容式触摸芯片-GT316L的应用

多钥匙应用—门锁、遥控器等

便携式电子产品-手机,MP3, PMP, PDA,导航、数码相机、摄像机等

多媒体设备-电视,DVD播放器,蓝光播放器,数码相框、家庭影院等

家电—冰箱、空气净化器、空调、洗衣机、微波炉等

PC机,办公自动化等- PC机,液晶显示器,传真机,复印机,灯光控制,玩具,游戏设备等
