开关芯片 - MS2244

产品介绍

MS2244是一款集成的视频开关，实现三输入视频或音频信号的三选一。芯片集成了75欧姆驱动电路，可以直接驱动电视监控器。芯片工作电压5～12V，带宽10MHz；抗串扰70dB(4.43MHz)。另外芯片还集成了嵌位电路，将视频信号值 嵌位到合适的工作电平。芯片可以应用在VCR,VideoCamera AV,TV,VideoDiscplayer 等。

一、开关芯片-MS2244的特性：

宽工作电压（+4.75～+13V） 
三输入 一输出
集成75欧姆负载驱动
可实现静音
内部嵌位
低功耗16.5mA
串绕70dB（4.43MHz） 
带宽10MHz

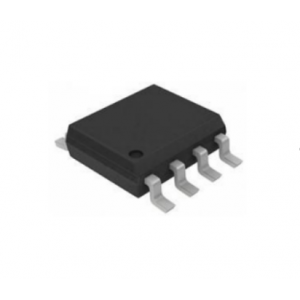

封装SOP8

二、开关芯片-MS2244的应用：

电视
