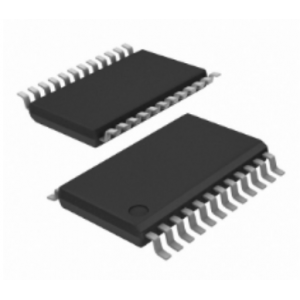

高速模数转换芯片 - MS5510
Mouse over image to zoom
产品介绍
MS5510是8比特，20MSPS模数转换器（ADCs）,同时使用一个半闪速结构。MS5510在5V的电源电压下工作，其典型功耗只有130mW，包括一个内部的采样保持电路，具有高阻抗方式的并行输出口以及内部基准电阻。与闪速转换器（flash converters）相比，半闪速结构减少了功耗和晶片尺寸。通过在2步过程（2-step process）中实现转换，可以大大减少比较器的数目。转换数据等待时间为2.5个时钟。
MS5510有两种工作模式。模式一使用 3 个内部基准电阻连接 VDDA 可产生标准的 2V 满度转换范围。为了实现此选项仅需外部跳线器。模式二通过内部电阻区产生标准的4V满度转换范围。这减少了对外部基准或电阻器的需求。差分线性度在25℃温度下为0.5LSB，在整个工作温度范围内的最大值是0.75LSB。用差分增益 1%和差分相位为0.7%可以规定动态特性范围。MS5510的工作温度-45℃至85℃。
一、高速模数转换芯片-MS5510的特性：
模拟信号输入范围：
- 模式一：2V MAX
- 模式二：4V MAX
8比特分辨率
积分线性误差
±0.75 LSB（25℃） ±1 LSB（-20℃-75℃）
微分线性误差
±0.5 LSB（25°C） ±0.75 LSB（-20℃-75℃）
最快转换频率：20MSPS
5V单电源工作
低功耗
- 模式一：127.5mW
- 模式二：150mW
二、高速模数转换芯片-MS5510的应用：
数字电视
多媒体图像处理
视频会议
高速数据转换
正交调制解调器
