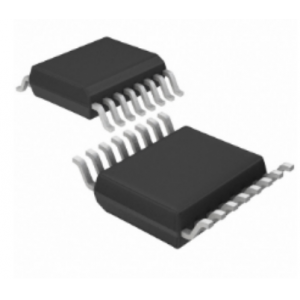

MBUS芯片 - MS721

产品介绍

MS721是为M-Bus标准（EN1434-3）的应用而开发的单片收发电路。MS721接口电路可以适应从站与主站之间的电压差，总线的连接没有极性要求，电路由主站通过总线供电，这样对于从站电池就不会增加额外的负载，同时还集成了电源失效功能。作为接收端时，内置动态电平识别电路，作为发射端时，内置有可编程的电流源。集成了一个3.3V的直流稳压源，在总线出现故障后延迟一段时间后关断。

一、MBUS芯片-MS721的特性：

符合 EN1434-3 标准（从站）
具有动态电平识别的接收逻辑电平
通过电阻可调节接收电流  无极性连接
防掉电功能
模块电压切换
提供3.3V 稳压源 
远程供电
支持高达 9600 波特率的半双工的 UART 协议
从站的电源选择：
- 通过输出管脚 VDD 由总线供电
- 通过输出管脚 VDD 由总线供电或者由备用电池供电
- 通过电池供电，只在数据传输时总线有效

二、MBUS芯片-MS721的应用：
