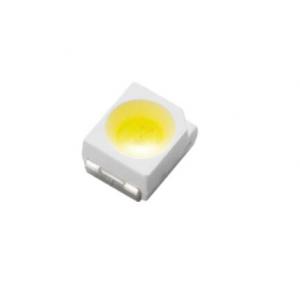

LED炫彩灯 - TF-S166

  • LED炫彩灯
Mouse over image to zoom

1616封装RGB LED
灰度级256可调整,扫描频率接近2KHz
内置信号整形电路,波形整形后传给下一个驱动器,保证波形失真。
内置电子复位电路和失电复位电路
级联端口通过单线传输信号
任意两点距离大于10m传输信号无需任何增加电路
刷新率为30fps时,级联数不小于1024点
发送数据的速度高达800kbps
支持备份模式功能,避免像素后出现单个失败的像素块

产品型号:
TF-S166
PDF:
订货数量:

产品介绍

TF-S166是3路RGB LED驱动电路的专用输出通道。还包括内部智能数字端口数据锁存和信号整形放大驱动电路。TF-S166使用单NZR通信模式。芯片上电复位后,DIN端口从控制器接收数据,第一个IC采集初始24位数据,然后发送给内部数据锁存器,另一个数据经过内部信号整形放大电路整形后,通过DO端口发送给下一个级联IC。对每个芯片传输后,信号减少24位。IC采用自动整形传输技术,使得芯片级联数不受信号传输的限制,只取决于信号传输的速度。IC的数据锁存依赖于接收到的24位数据在IO_R、IO_G、IO_B端口产生不同的占空比信号。当DIN端口输入复位信号时,所有芯片同步发送接收到的数据到每个段。重置信号结束后,它将再次接收新的数据。在收到新的复位信号之前,IO_R、IO_G、IO_B端口的控制信号保持不变。IC将正确接收到的PWM数据发送到IO_R、IO_G、IO_B端口,在接收到低压复位信号后,时间至少保持24us。



一、LED炫彩灯 - TF-S166的特性:

1616封装RGB LED
灰度级256可调整,扫描频率接近2KHz
内置信号整形电路,波形整形后传给下一个驱动器,保证波形失真。
内置电子复位电路和失电复位电路
级联端口通过单线传输信号
任意两点距离大于10m传输信号无需任何增加电路
刷新率为30fps时,级联数不小于1024点
发送数据的速度高达800kbps
支持备份模式功能,避免像素后出现单个失败的像素块



二、LED炫彩灯 - TF-S166的应用:

LED装饰照明

室内/室外LED视频或不规则屏幕

全彩色LED灯带

工采网电子元件的所有产品均来自于原始生产厂商直接供货,非第三方转售。
