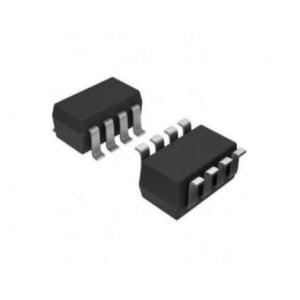

电平转换芯片 - MS4553S

  • 电平转换芯片
Mouse over image to zoom

无需方向控制信号
数据速率:推拉模式为20Mbps,开漏模式为2Mbps
A端电压范围1.65V到5.5V ,B端电压范围是2.3V到5.5V(VCCA≤VCCB) 
VCC隔离:如果任何一个电源拉到地,则端口呈现高阻态
支持掉电模式

产品型号:
MS4553S
PDF:
订货数量:

产品介绍

电平转换芯片 - MS4553S是一款双向电平转换器,可以用作混合电压的数字信号系统中。其使用两个独立构架的电源供电,A端供电电压范围是1.65V5.5VB端供电电压范围是2.3V5.5V。可用在电压1.8V2.5V3.3V5V的信号转换系统中。当OE端为低电平时,所有IO端口为高阻态,降低了静态功耗。当VCCA上电后,OE端内部集成了下拉电流源。为了确保在上电或下电过程中端口保持高阻特性,OE端应通过下拉电阻接地,下拉电阻的阻值由驱动电流源的能力决定。

MS4553SSOT23-8-40+100℃。


一、电平转换芯片 - MS4553S的特性:

无需方向控制信号
数据速率:推拉模式为20Mbps,开漏模式为2Mbps
A端电压范围1.65V到5.5V ,B端电压范围是2.3V到5.5V(VCCA≤VCCB) 
VCC隔离:如果任何一个电源拉到地,则端口呈现高阻态
支持掉电模式


二、电平转换芯片 - MS4553S的应用

I2C/SMBus(系统管理总线)
UART(通用异步收发传输器)
GPIO(通用输入/输出)

工采网电子元件的所有产品均来自于原始生产厂商直接供货,非第三方转售。
