超声波测距芯片 - MS1030

  • 超声波测距芯片
Mouse over image to zoom

上升或/和下降沿触发测量
高精度的 STOP 屏蔽窗口
低功耗 32K 振荡器(4UA) 
4 线 SPI 通信接口
工作电压 2.5V 至 3.6V
工作温度-40℃至+125℃ 

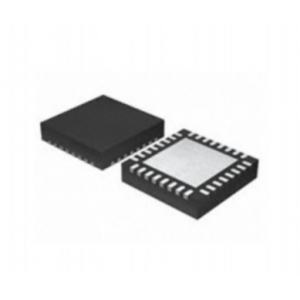

QFN32

产品型号:
MS1030
PDF:
订货数量:

产品介绍

超声波测距芯片 - MS1030是一款针对超声波流量高精度测量电路,它具有高精度,高稳定性,高效率的特点;它的测量精度高达15PS,测量范围从500NS~4MS@4MHZ的测量范围,在第一波模式情况下,内部比较器的offset可编程范围为±127mV,而且还另外增加了±64mV的比较偏置电压;单向测量回波最多达8个回波脉冲,内嵌顺逆流自动测量模式,测量完成后顺流和逆流的8个回波脉冲值及8个回波脉冲的和均有独立的结果寄存器,该测量模式既提高精度,也降大大低了测量功耗;该电路的封装管脚完全和MS1022 PIN toPIN兼容,客户在替换上非常便捷。


一、超声波测距芯片-MS1030的特性:

流量测量单元:

测量精度高达 15ps,1LSB 达 3.8 ps
测量范围 500ns 至 4ms @4MHZ
最多可以测量 8 个回波信号,而且将 8 个回波信号测量值进行累加并放入结果寄存器
通过 StartTOFRestart 命令并自动测量顺流和逆流,测量完成后 INTN 产生中断
具有高精度脉宽检测单元
模拟输入电路:
内嵌稳定低漂移精密比较器,失调电压 1mv(典型)
内嵌可编程比较器偏置电压,编程电压-64~62MV
内嵌第一波检测功能,且可编程偏置电压达±127 mV
模拟部分在非测量时间进行关闭,功耗小于 50nA
脉冲发生单元:
内嵌两个脉冲发生器,单个最多可生成 127 个脉冲
脉冲发生器发送脉冲频率从 62.5KHZ~2MHZ @4MHZ
脉冲发生器单个输出电流可达 48MA 电流
两个脉冲输出管脚具有单个反向功能
温度测量单元:
2 个或 4 个温度传感器,PT500/PT1000
内嵌施密特触发器
超低功耗(每 30 秒测量一次时 为 0.08uA)
其他功能:
上升或/和下降沿触发测量
高精度的 STOP 屏蔽窗口
低功耗 32K 振荡器(4UA)
4 线 SPI 通信接口
工作电压 2.5V 至 3.6V
工作温度-40℃至+125℃
QFN32

二、超声波测距芯片-MS1030的应用:
超声波水表
超声波热量表
超声波气表
超声波流量计
