DSP音频处理芯片 - DU562

  • DSP音频处理芯片
Mouse over image to zoom

音频 DSP 算法:
回声（Echo）
混音（Reverb）
3D 环绕（MV3D）
虚拟低音（MVBASS）
电音/变调/变声
参量均衡器（EQ）
动态范围压缩（DRC）
噪声抑制（Noise Suppressor）
相位控制（Phase Control）
移频（防啸叫）（Frequency Shifter）
啸叫侦测及抑制（Howling Detector & Suppressor）

产品型号：
DU562
PDF：
订货数量：
询  价 加入询价篮

产品介绍

音频接口:


4 路 Audio-ADC，SNR≥94dB，采样率支持：8KHz / 11.025KHz / 12KHz / 16KHz /22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz
支持 2 路模拟麦克风（MIC3, MIC4）
模拟 LINEIN 支持单端输入或差分输入
3 路 Audio DAC，SNR≥105dB，采样率支持：8KHz / 11.025KHz / 12KHz / 16KHz /22.05KHz / 24KHz / 32KHz / 44.1KHz / 48KHz
支持直驱 16Ω或 32Ω耳机，较大输出功率40mW
2 个全双工 I2S，8~192KHz 采样率，较大有效位宽 32bits

1 个 S/PDIF 输入接口



音频 DSP 算法:
回声（Echo）
混音（Reverb）
3D 环绕（MV3D）
虚拟低音（MVBASS）
电音/变调/变声
参量均衡器（EQ）
动态范围压缩（DRC）
噪声抑制（Noise Suppressor）
相位控制（Phase Control）
移频（防啸叫）（Frequency Shifter）
啸叫侦测及抑制（Howling Detector & Suppressor）


控制和选择接口:
用于对接主控 MCU 的接口：I2C 从机接口 @max.400KHz，或者 UART 接口 @ 115200。通过 MOD0 选择脚控制

或者 USB 2.0 全速（OTG）接口对接 PC 调试工具。通过 MOD1 选择脚控制




调音工具:
ACPWorkbench 上位机工具，支持实时地通路配置、音效开关和音效参数调整

支持配置数据导出




电源、时钟和复位:
DC 3.3V~5V 电源供电@LDOIN
芯片内置 5V 转 3.3V，3.3V 转 1.2V 的 LDO
支持 12MHz 晶体或者外部 12M 时钟直接输入@ HOSC_XI

内置 POR（Power on Reset），LVD（低电压检测）和 Watchdog




外设:
2 个 GPIO 口，可被主控 MCU 控制

1 个全双工 UART @ max.3Mbps，用于 log 输出




ESD:

芯片 HBM 模型 ESD ≥ 4KV




封装和工作温度:

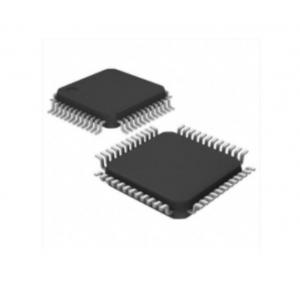

LQFP48 （7mm x 7mm）

环境工作温度：-40℃到 85℃


DSP音频处理芯片 - DU562的应用：


便携式蓝牙、Wi-Fi 音箱
便携式耳机




汽车和家用音响
