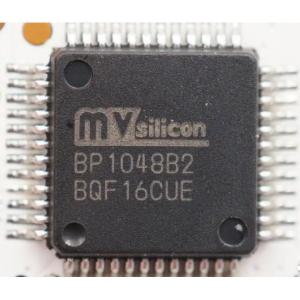

蓝牙芯片 - BP1048B2

  • 蓝牙芯片
Mouse over image to zoom

内核和存储:
高性能 32 位 RISC 内核,最高频率 288MHz, 支持 DSP 指令,集成 FPU 支持浮点运算
FFT 加速器:最大支持 1024 点复数 FFT/IFFT 运算,或者是 2048 点的实数 FFT/IFFT 运算
集成 320KB SRAM, 32KB I-Cache, 32KB D- Cache
内置 16Mbit FLASH,存储代码及数据
内置一次性烧录存储器可以保存用户密码
2 线 SDP(Serial Debug Port)调试口,具备断 点调试和代码追踪能力
40 个中断向量
4 层中断优先级

产品型号:
BP1048B2
PDF:
订货数量:

产品介绍

内核和存储:
高性能 32 位 RISC 内核,最高频率 288MHz, 支持 DSP 指令,集成 FPU 支持浮点运算
FFT 加速器:最大支持 1024 点复数 FFT/IFFT 运算,或者是 2048 点的实数 FFT/IFFT 运算
集成 320KB SRAM, 32KB I-Cache, 32KB D- Cache
内置 16Mbit FLASH,存储代码及数据
内置一次性烧录存储器可以保存用户密码
2 线 SDP(Serial Debug Port)调试口,具备断 点调试和代码追踪能力

40 个中断向量

4 层中断优先级



音频:
4 路 16bit Audio-ADC, SNR≥94dB


ADC 采样率支持 8KHz / 11.025KHz / 12KHz /16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz/ 48KHz
支持 4 路数字麦克风或2 路模拟麦克风,AudioADC 0 通道带 AGC 功能


Audio LINE-IN 支持单端输入或差分输入
3 路 24bit DAC, SNR≥105dB
DAC 采样率支持 8KHz / 11.025KHz / 12KHz /16KHz / 22.05KHz / 24KHz / 32KHz / 44.1KHz/ 48KHz
支持直驱 16Ω或 32Ω耳机,最大输出功率40mW
2 个全双工 I2S,8~192KHz 采样率,最大有效位宽 32bits
1 个 S/PDIF 接口,支持接收或发送(半双工),支持 HDMI 音频和 ARC
GPIO 可配置上拉、下拉、高阻、下拉电流源等功能
USB 2.0 全速(OTG)控制器,支持 6 个端点,内置 PHY
1 个标准 SPI Master 接口 @ max.60M


1 个 SPI Slave 接口 @ max.60M
1 个 SDIO @ max.30M

2 个全双工 UART @ max.3Mbps,其中UART0 支持流控
1 个 I2C 主/从控制器 @ max.400K

1 个 12-bit SAR-ADC(逐次逼近型 ADC)@max. 450K 采样率,可分配 12 个外部 IO 通道,2 个内部电压采样通道
1 个 IR 接口,支持 NEC 或者 SONY 模式

真随机数发生器



DMA:
8 通道 DMA,全内存寻址,可分配给任意外设(OTG、IR 和 I2C 除外)

独特的内存与 IO 间自动发射和捕获机制(简称DMA-GPIO),可模拟多种通讯和控制时序




蓝牙:
双模蓝牙 V5.0,兼容蓝牙 V4.2 和 V2.1+EDR
支持蓝牙 Piconet 和 Scatternet 组网协议
最大发射功率 10dBm,支持 class1、class2、class3



接收灵敏度(典型值)
-DH1:-88dBm


-2DH5:-88dBm

-3DH5:-82dBm


-BLE:-92dBm


支持 A2DP/AVRCP/HFP/HSP/OPP/HID/SPP/PBAP/GATT/SM 等协议

支持 PLC (Package Loss Concealment)




封装和工作温度:
LQFP48 (7mm x 7mm)

环境工作温度:-40℃到 85℃



蓝牙芯片 - BP1048B2的应用:


蓝牙 K 歌宝
蓝牙便携式音箱
蓝牙拖箱


蓝牙 SoundBar


包头式蓝牙耳机
各类蓝牙音频和语音应用产品
