PWM控制芯片 - EG7500

产品介绍

1.特点
工作电压范围宽：+7V ～ +40V
内置5.0V基准电压，精度±1%
内置双误差放大器
未级输出级的zui大电流可达200mA
有死区时间可调控制端
输出控制方式可采用双端式对称输出或单端式输出

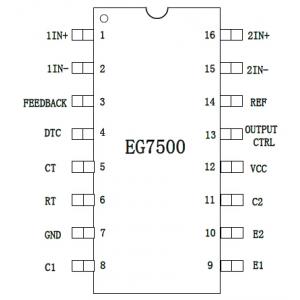

封装形式：SOP-16和DIP-16

2.描述

EG7500芯片内置了两个误差放大器、一个外部可调振荡器，死区控制比较器，PWM功能控制电路，5V 精度±1%的 基准电压，和功率管输出驱动电路等。 两个误差放大器的共模电压范围为-0.3V to Vcc-2V。死区控制比较器输出固定的失调电压产生5%左右的死区时间。EG7500的输出三极管可接成共发射极或射极跟随输出2种方式，因而可以选择双端推挽输出或单端输出方式。在推挽输出方式时，他的两路驱动脉冲相差180度，在单端方式时，其两路驱动脉冲为同步同相。

3.应用领域

逆变器电源
大功率高频开关电源
直流脉宽调速系统
UPS电源
DC/DC直流变换器
大功率充电器
