无刷直流马达驱动芯片 - MS8313N

  • 无刷直流马达驱动芯片
  • 无刷直流马达驱动芯片
Mouse over image to zoom

三个半H桥驱动器
驱动三相无刷直流电机
独立半桥控制
用于Low-Side 电流检测引脚
功率管低导通电阻
24V,25℃下2.5A较大峰值电流
内置比较器
内置3.3V 10mA低压降稳压器(LDO)
8V-36V电源电压范围
带散热片的表面贴片封装

产品型号:
MS8313N
PDF:
订货数量:

产品介绍

MS8313提供三个可独立控制的半H桥驱动器。可用于驱动螺线管或者其他负载,主要用于驱动一个三相无刷直流电机。每个输出驱动器通道包含半H桥配置的N通道功率MOSFET。MS8313可将每个驱动器的接地端接至引脚,用于每个输出上进行电流检测。内置一个通用比较器,可用来做电流限制电路或者其它功能电路。

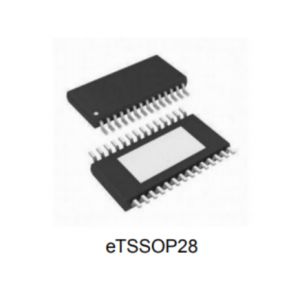

MS8313在半H桥的每个通道上提供2.5A峰值电流或者1.75A均方根输出电流。该芯片具有过流保护,短路保护,欠压保护以及过温保护功能。采用28脚散热薄型小尺寸封装,封装为eTSSOP28。


一、无刷直流马达驱动芯片-MS8313N的特性:
三个半H桥驱动器
驱动三相无刷直流电机
独立半桥控制
用于Low-Side 电流检测引脚
功率管低导通电阻
24V,25℃下2.5A大峰值电流
内置比较器
内置3.3V 10mA低压降稳压器(LDO)
8V-36V电源电压范围
带散热片的表面贴片封装

二、无刷直流马达驱动芯片-MS8313N的特性:
HVAC 电机
消费类产品
办公自动化设备
工厂自动化
机器人
