无刷直流马达驱动芯片 - MS4931

产品介绍

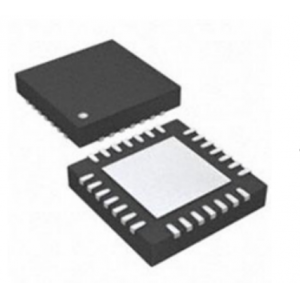

MS4931为一款三相无刷电机的预驱动芯片，较高工作电压可达35V，能适用驱动宽范围的N沟功率MOSFET。芯片具有堵转保护，过温保护，以及同步整流等功能。内部同步整流可以使得芯片处于衰减期时通过打开合适的功率管从而降低功耗。MS4931提供使能,方向,刹车输入脚,用于控制电流,逻辑输入脚FG1和FG2可用于测量电机转动情况.芯片工作温度范围-40℃~105℃，采用28脚QFN封装。

一、无刷直流马达驱动芯片-MS4931的特性：

驱动3组共6个N型功率管
同步整流，停机模式，低功耗
低压保护和过温保护
HALL原件输入
PWM控制电流，正、反转工作模式，可切换
死区时间保护
FG输出
5V稳压输出
锁机检测保护

二、无刷直流马达驱动芯片-MS4931的应用：
