马达驱动芯片 - SS6343M

产品介绍

SS6343M是一款三通道半桥驱动器；兼容MP6343和STSPIN233；产品为三相无刷直流电机驱动器。集成了三个半桥，包括六个N沟道功率MOSFET，以及前置驱动器、栅极驱动电源。SS6343M为每个½-H电桥提供使能和PWM输入。
SS6343M能够持续提供2A的驱动电流（取决于温度和PCB条件），电流保护阈值峰值可达7A。它使用内部电荷泵为高压侧MOSFET产生栅极驱动电源电压，并使用涓流充电电路保持足够的栅极驱动电压以100%占空比工作。
内部集成的安全保护功能包括热关机、欠压锁定(UVLO)和过电流保护（OCP）。

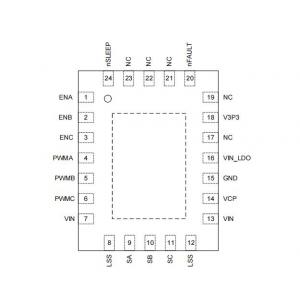

SS6343M提供24管脚的3mmx4mmQFN封装，带外露散热盘。


一、马达驱动芯片 - SS6343M的特性:
3V-16V 的工作电压范围
三路集成的半桥驱动
2A 的持续输出电流能力
MOSFET 的导通阻抗：110mΩ每个 MOS
SS6343M: ENBL&PWM 控制接口
内嵌 3.3V/100mA 的 LDO 稳压电源
内嵌电荷泵电源支持输 PWM100%占空比工作
自动同步整流功能
集成欠压锁定(UVLO)和过温保护功能
峰值达 7A 的过流保护阈值
封装形式：QFN-24(3mmx4mm)


二、马达驱动芯片 - SS6343M的应用:
三相直流无刷电机驱动
