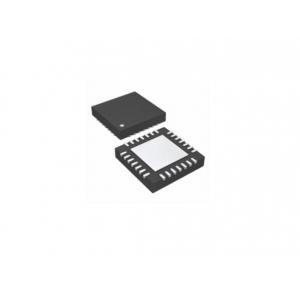

便携式音频立体声编解码器 - CJC8974A

产品介绍

CJC8974A是一种低功率、高质量的立体声编解码器，设计用于便携式数字音频应用，以及一种单声道桥接音频功率放大器，在由5V电源供电时，能够将3W的连续平均功率传输到4Ω负载中，THD低于10%。

该设备集成了完整的接口到一个立体声耳机或线路输出端口。外部组件的要求大大降低，因为不需要单独的耳机放大器。片上数字信号处理执行图形均衡器，三维声音增强和自动电平控制的麦克风或线路输入。CJC8974A可以作为主机或从机操作，具有各种主时钟频率，包括12或24MHz，或标准的256fs频率，如12.288MHz和24.576MHz。不同的音频采样率，如96 kHz，48 kHz，44.1 kHz，直接从主时钟产生，而不需要一个外部PLL。

为了在便携式应用中节省电力，当VDD应用于关闭针时，CJC8974A微功率关闭模式（IQ=0.6µA，typ）被激活。布默音频功率放大器是专门设计来提供高功率，高保真的音频输出。它们需要很少的外部组件，并在从2.0V到5.5V的低电源电压下工作。由于CJC8974A不需要输出耦合电容器、引导电容器或缓冲器网络，因此它非常适合于需要较小体积和重量的低功耗便携式系统。

CJC8974A在电源电压降至1.8V时工作，尽管数字核心可以在电压降至1.5V时工作以节省电力，并且所有电源的较大电压为3伏。芯片的不同部分也可以在软件控制下断电。CJC8974A提供了一个非常小和薄的5x5mm COL包，理想的用于手持和便携式系统。

一、Codec芯片 - CJC8974A的特性：

DAC信噪比91 dB（“A”加权），THD-81.2dB在48 kHz，1.8V
ADC信噪比92.7 dB（“A”加权），THD-82dB在48 kHz，1.8V
2个芯片上的耳机驱动程序
-THD-78dB，信噪比93 dB，16Ω负载Hz，1.8V
数字图形均衡器
低倍
-7mW立体声播放器(1.8V电源）
-13mW记录和回放(1.8V电源）
低电源电压
-模拟1.8V至3V
-数字机芯：1.5V至3V
-数字输入/O：1.8V至3V
256fs / 384fs或USB主时钟速率：12MHz，24MHz
音频采样率：8、11.025、16、22.05、24、32、44.1、48、
88.2,96个kHz从内部从主时钟产生
PO在10%THD+N，1 kHz
LD：3Ω，4Ω加载3W（型），2.5W（型）
所有其他软件包： 8Ω加载1.5W（类型）
停机电流0.6µA（typ）
电源电压范围为2.0V至5.5V
在1W连续平均输出功率下，1 kHz时的THD
至8Ω0.5%（较大值）
5x5mm COL包装

二、Codec芯片 - CJC8974A的应用：

Type-C/USB to 3.5mm转接线

Type-C数字耳机

电脑声卡

无线音箱

游戏手柄

充电音频模组
