高精度ADC芯片 - MS5192T/MS5193T

  • 高精度ADC芯片
Mouse over image to zoom

RMS 噪声:在 4.17Hz 为 25nV;在 16.7Hz 为 30nV;
功耗:典型值为 380uA
集成低噪声、可编程增益仪表放大器
集成低温漂电压基准
更新速率:4.17Hz 到 470Hz

产品型号:
MS5192T/MS5193T
PDF:
订货数量:

产品介绍

一、高精度ADC芯片-MS5192T/MS5193T描述:

MS5192T/MS5193T为适合高精度测量应用的低功耗、低噪声、三通道差分输入的 16bit/24bit 模数转换器。其内部集成了低噪声输入缓冲器、低噪声仪表放大器,当增益设置为 64,更新速率为 4.17Hz 时,均方根噪声为 25nV。集成了精密低噪声、低漂移内部带隙基准,也可采用外部差分基准电压。其片内还集成可编程激励电流源、burnout电流源和偏置电压发生器。偏置电压发生器可将通道的共模电压设置为 0.5*AVDD。此芯片采用外部时钟或内部时钟,输出数据速率可通过软件设置数据更新速率为 4.17Hz 到 470Hz。电源电压范围为 2.7V 到 5.25V。



二、高精度ADC芯片-MS5192T/MS5193T特点:

1)RMS 噪声:在 4.17Hz 为 25nV;在 16.7Hz 为 30nV;

2)功耗:典型值为 380uA

3)集成低噪声、可编程增益仪表放大器

4)集成低温漂电压基准

5)更新速率:4.17Hz 到 470Hz

6)集成 50Hz/60Hz 限波滤波器

7)集成可编程电流源

8)集成片内偏置电压发生器

9)电源电压:2.7V 到 5.25V

10)工作温度范围:-40℃ ~ 105℃


三、高精度ADC芯片-MS5192T/MS5193T应用:

衡器应力检测

气体分析和血液分析

工业过程控制和仪器仪表

液相和气相色谱仪

6位DVM

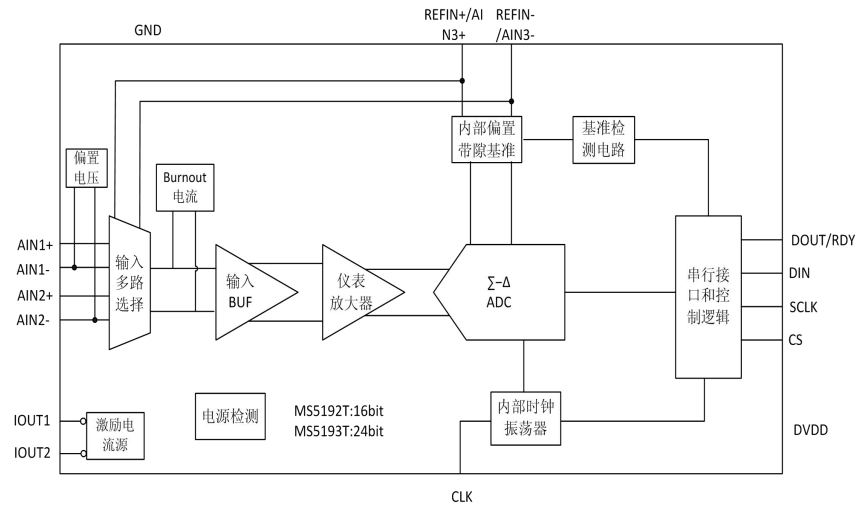

四、高精度ADC芯片-MS5192T/MS5193T内部框图:
