ADC芯片 - MS1808

  • ADC芯片
  • ADC芯片
Mouse over image to zoom

线性相位抗混叠数字滤波器
单端输入
带失调电压消除的数字高通滤波器
信噪失真比: 85dB
动态范围: 95dB
信噪比: 95dB
采样速率 8kHZ 到 96kHz
主时钟:
256fs/384fs/512fs/768fs (8kHz ~ 48kHz)
256fs/384fs (48kHz ~ 96kHz)
主机/从机模式
音频接口:24 位较高有效位对齐/ I 2S 
电源:4.5 ~ 5.5V 模拟,2.7 ~ 5.5V 数字
温度范围 -20 ~ 85℃ 
TSSOP14、QFN16 封装

产品型号:
MS1808
PDF:
订货数量:

产品介绍

ADC芯片 - MS1808是带有采样速率8kHz ~ 96kHz的立体A/D转换器,适合于面向消费者的专业音频系统。

MS1808通过使用增强型双位技术来实现其高精度的特点。MS1808是单端的模拟输入所以不需要外部器件。音频接口有两种类型(高有效位对齐,I 2S )适合用于像DTV,DVRAV接收器的系统。


一、ADC芯片-MS1808的特性:

线性相位抗混叠数字滤波器
单端输入
带失调电压消除的数字高通滤波器
信噪失真比: 85dB
动态范围: 95dB
信噪比: 95dB
采样速率 8kHZ 到 96kHz
主时钟:
256fs/384fs/512fs/768fs (8kHz ~ 48kHz)
256fs/384fs (48kHz ~ 96kHz)
主机/从机模式
音频接口:24 位高有效位对齐/ I 2S 
电源:4.5 ~ 5.5V 模拟,2.7 ~ 5.5V 数字
温度范围 -20 ~ 85℃ 

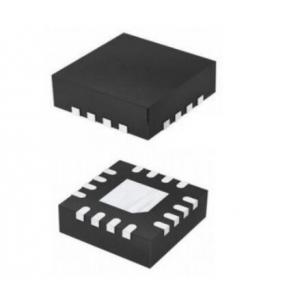

TSSOP14、QFN16 封装


二、ADC芯片-MS1808的应用

DVD 录音机
数字 TV
CD 录音机

工采网电子元件的所有产品均来自于原始生产厂商直接供货,非第三方转售。
