步进马达驱动芯片 - MS41919

  • 步进马达驱动芯片
Mouse over image to zoom

电压驱动方式,256细分微步进驱动电路(两通道)
--每个H桥最大驱动电流±0.5A 
四线串行总线通信控制电机 
负载电压范围2.7~5.5V 
内置双路LED驱动(开漏输出) 
内置直流电机驱动,最大驱动电流±0.5A 

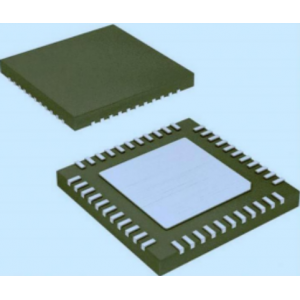

QFN44封装(背部散热片)

产品型号:
MS41919
PDF:
订货数量:

产品介绍

MS41919是一款双通道5V低压步进电机驱动芯片,通过具有电流细分的电压驱动方式以及扭矩纹波修正技术,实现了超低噪声微步进驱动。芯片另外内置一个直流电机驱动器,上下开关的电阻之和低至1.1欧姆。



一、步进马达驱动芯片-MS41919的特性:

电压驱动方式,256细分微步进驱动电路(两通道)
 --每个H桥最大驱动电流±0.5A 
四线串行总线通信控制电机 
负载电压范围2.7~5.5V 
内置双路LED驱动(开漏输出) 
内置直流电机驱动,最大驱动电流±0.5A 
QFN44封装(背部散热片)



二、步进马达驱动芯片-MS41919的应用:

机器人,精密工业设备
摄像机
监控摄像机
