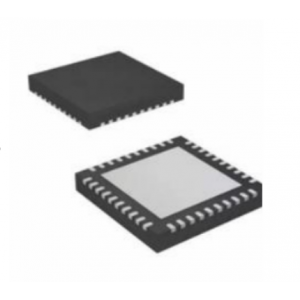

DVI/HDMI芯片 - MS3814
Mouse over image to zoom
产品介绍
MS3814是一款TMDS均衡/驱动器芯片，用于补偿FR-4和电缆到DVI/HDMI连接器的损耗。提供完全满足DVI/HDMI TMDS要求的输出。芯片还可用于DVI/HDMI电缆以延长传输距离，提高连接器接收侧电缆通道的抖动余量。片上TMDS驱动器既可工作在典型的DVI/HDMI电流模式，此时差分输出端不连接背向电阻；也可以工作在输出电流提高50%的模式，此时差分输出端跨接200Ω电阻，以获得10dB的回波损耗。典型DVI/HDMI 输出驱动器存在连接器与高阻抗DVI/HDMI输出间的反射问题。可选择的输出电流（LEVEL 引脚控制）提供背向连接选项（例如差分输出端跨接 200Ω电阻），有效降低反射，同时使输出共模偏移降到最小。
MS3814采用单电源、4 个相同的通道设计。为了DVI/HDMI连接器布线灵活，时钟和数据通道可以任意分配。数据传送速率250Mbps~1650Mbps。
一、DVI/HDMI芯片-MS3814的特性：
均衡FR-4电路板微带线和高频电缆损耗：可补偿825MHz频率处15dB的电缆损耗。
在1650Mbps速率时，对于0~15dB @825MHz的信道损耗，抖动余量小于0.25UIPP
输入端50Ω（每端至 VCC）±10%
输出驱动器兼容DVI/HDMI1.3
输出幅度：差分1050mVPP
ENABLE引脚控制选择正常工作模式或掉电模式
LEVEL引脚选择不同的输出电流以适应连接或不连接背向电阻
在1650Mbps速率时，对于0~15dB @825MHz的信道损耗，抖动余量小于0.25UIPP
输入端50Ω（每端至 VCC）±10%
输出驱动器兼容DVI/HDMI1.3
输出幅度：差分1050mVPP
ENABLE引脚控制选择正常工作模式或掉电模式
LEVEL引脚选择不同的输出电流以适应连接或不连接背向电阻
二、DVI/HDMI芯片-MS3814的应用：
投影仪 DVI/HDMI 接口输入
DVI-D/HDMI 电缆延长线模块和有源电缆装置
LCD 显示设备
