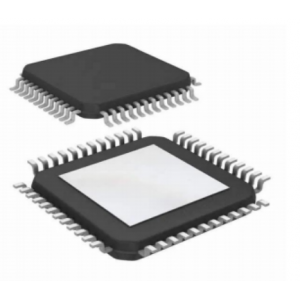

DVI/HDMI芯片 - MS3815

  • DVI/HDMI芯片
Mouse over image to zoom

延长使用DVI,DFP,PanelLink,ADC或HDMI接口的投影仪或显示器的电缆长度
不同线径DVI接口的传输电缆长度如下:
- 线径24 AWG的屏蔽双绞线:0-50米
- 线径28 AWG的屏蔽双绞线:0-36米
- 线径30 AWG的屏蔽双绞线:0-30米
兼容480i,480p,720p,1080i,1080p分辨率数字电视
兼容VGA,SVGA,XGA,SXGA,UXGA
无需系统控制,自动均衡1650Mbps 时40dB电缆衰减
3.3V电源供电
功耗0.6W(典型值)

产品型号:
MS3815
PDF:
订货数量:

产品介绍

MS3815是一款自适应均衡器芯片,可以为DVIHDMIDFPPanelLinkADC电缆的衰减提供补偿,延伸了传输电缆的传输距离。MS3815的目标是均衡TMDS格式的信号。MS38154CML差分输入输出(其中三路是数据通道,一路是时钟通道),并提供时钟信号丢失指示功能。对于芯片到芯片的直接通信方式,输出驱动可以切换到 1/2 DVI输出规范以降低功耗并降低电磁干扰。MS3815可以工作在自适应模式,而对于特定的应用,它也可以工作在手动模式。MS3815采用3.3V单电源供电,工作温度为-20~105℃,数据传送速率250Mbps~1.65Gbps.



一、DVI/HDMI芯片-MS3815的特性:

延长使用DVI,DFP,PanelLink,ADC或HDMI接口的投影仪或显示器的电缆长度
不同线径DVI接口的传输电缆长度如下:
- 线径24 AWG的屏蔽双绞线:0-50米
- 线径28 AWG的屏蔽双绞线:0-36米
- 线径30 AWG的屏蔽双绞线:0-30米
兼容480i,480p,720p,1080i,1080p分辨率数字电视
兼容VGA,SVGA,XGA,SXGA,UXGA
无需系统控制,自动均衡1650Mbps 时40dB电缆衰减
3.3V电源供电
功耗0.6W(典型值)



一、DVI/HDMI芯片-MS3815的应用

投影仪 DVI/HDMI 接口输入

DVI-D/HDMI 电缆延长线模块和有源电缆装置
LCD 显示器
