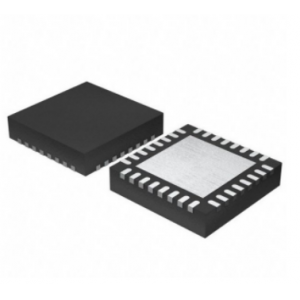

串化/解串芯片 - MS914

产品介绍

MS913/MS914芯片组是25MHz~100MHz 10位/12位 FPD-Link III SER/DES(串化器/解串器)，它提供高速 FPD-Link III接口和高速正向通路以及用于差分对上数据发送的双向控制通路。广泛应用于车载摄像，医疗设备，管道探测等领域。

一、串化/解串芯片-MS914的特性：

支持输入25MHz到100MHz的图像时钟

单个差分对互连

可编程数据有效负载

-10位有效负载可上升到100MHz

-12位有效负载可上升到75MHz

具有连续低的等待时间且支持400KHz I2C的双向控制接口通道

用于两个输入成像器间进行选择的2:1多路调制器

具有自适应电缆损耗的接收均衡器

4个专用GPI/GPO

锁定输出报告管脚和利用在速自测诊断单元验证连接完整性

串化器兼容1.8V，2.8V，3.3V并行输入口

1.8V单电源供电

符合ISO10605和IEC 61000-4-2 ESD

汽车应用级别的产品：AEC-Q100 2级

温度范围：-40℃至+105℃

小的串化器表面面积

降低EMI/EMC影响的解串器

-可编程扩频输出

-接收器交错输出

二、串化/解串芯片-MS914的应用：

车载摄像

管道探测
