通用数模转换芯片 - MS5614T

  • 通用数模转换芯片
  • 通用数模转换芯片
Mouse over image to zoom

12bit 精度
可编程建立时间 3us 或 9us
兼容 TMS320,SPI,QSPI,Microwire 接口
内部上电复位
低功耗,5V 时 8mW,3V 时 3.6mW
集成 REF 缓冲器
输出范围是 2 倍的基准电压
软件、硬件 Power down
电源电压:2.7V~5.5V

产品型号:
MS5614T
PDF:
订货数量:

产品介绍

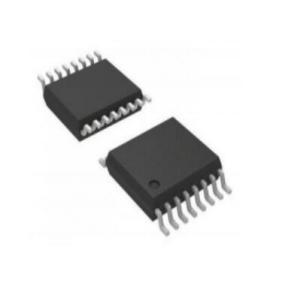

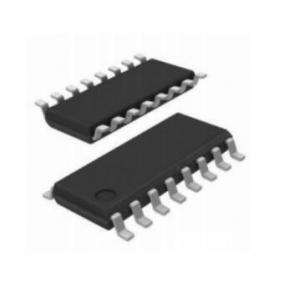

MS5614/5614T是一款12bit四通道输出的电压型DAC,接口采用四线串口模式,可以兼容TMS320SPIQSPIMicrowire 串口。MS5614/5614T制数据有16bit,包括DAC地址,控制字节,和12bitDAC数据,电源范围是2.7V5.5V。电阻串输出接到一个AB类输出轨到轨buffer,其增益是6dB放大输出,输出bufffer提高了稳定性且降低了建立时间。MS5614/5614T有掉电模式,可以优化工作时的功耗。MS5614SOP16封装,MS5614TTSSOP16 封装。



一、通用数模转换芯片-MS5614T的特性:

12bit 精度
可编程建立时间 3us 或 9us
兼容 TMS320,SPI,QSPI,Microwire 接口
内部上电复位
低功耗,5V 时 8mW,3V 时 3.6mW
集成 REF 缓冲器
输出范围是 2 倍的基准电压
软件、硬件 Power down
电源电压:2.7V~5.5V



二、通用数模转换芯片-MS5614T的应用

数字伺服系统控制
数字补偿和增益调节
工业过程控制
机械和移动控制设备
大容量存储设备
