通用数模转换芯片 - MS5224D

  • 通用数模转换芯片
Mouse over image to zoom

12bit 精度
可编程建立时间 3us 或 9us
兼容 TMS320,SPI,Microwire 接口
内部上电复位
低功耗,5V 时 8mW,3V 时 3.6mW
集成 REF 缓冲器
输出范围是 2 倍的基准电压
对温度不敏感
软件 Power down
电源电压:2.7V~5.5V

产品型号:
MS5224D
PDF:
订货数量:

产品介绍

通用数模转换芯片 - MS5224D是一款12bit四通道输出的电压型DAC,接口采用三线串口模式,可以兼容TMS320、SPI、QSPI和Microwire串口,数据有16bit,包括控制字节,和12bitDAC数据。MS5224D电源范围是2.7V到5.5V。内部集成电阻串分压输出接到一个AB类输出、轨到轨buffer,其增益是6dB放大输出,输出bufffer提高了稳定性且降低了建立时间。

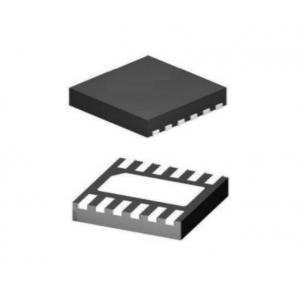

MS5224D 采用 DFN12 封装。


一、通用数模转换芯片 - MS5224D的特性:

12bit 精度
可编程建立时间 3us 或 9us
兼容 TMS320,SPI,Microwire 接口
内部上电复位
低功耗,5V 时 8mW,3V 时 3.6mW
集成 REF 缓冲器
输出范围是 2 倍的基准电压
对温度不敏感
软件 Power down
电源电压:2.7V~5.5V


二、通用数模转换芯片 - MS5224D的应用:


数字伺服系统控制
数字补偿和增益调节
工业过程控制
机械和移动控制设备
大容量存储设备
