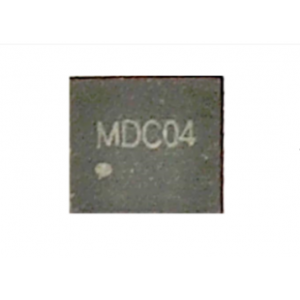

高精度数字电容传感芯片 - MDC04

产品介绍

电容型传感芯片 MDC04 是高集成度的数字模拟混合信号传感集成电路，芯片直接与被测物附近的差分电容极板相连，利用不同物质介电常数的区别，通过放大、数字转换、补偿计算电容的微小变化来实现物质成分的传感。芯片内部集成高精度的 16bit 模数转换 ADC 电路，其电容分辨率为 0.1fF，线性度误差小于0.3%。此外，芯片内置精度 0.5℃的温度传感电路，可用于温度补偿及其他温度传感场景。可用于液位检测、食品/土壤等水分含量测量、冰霜检测、接近/手势传感等应用场景。

MDC04 分别为单通道和四通道测量的高精度电容调理芯片。每一个通道测量电容两极之间的互感电容，可编程的固定测量范围是 0~103.5pF，可编程的可变调理范围±15.5pF，芯片可自动搜索最佳量程配置。传感芯片测量工作方式灵活， 可配置多通道测量的组合，单次测量、周期性循环测量等工作模式。芯片支持数字单总线和 I²C 双通信接口，单总线接口支持长线缆、多节点的分布式传感。

MDC04 的供电电压 2.0V~5.5V，工作时峰值电流 500µA、睡眠时待机电流 0.2uA。封装形式为 3*3mm的 QFN20。和国内外同类产品相比，MDC04 具有宽测量范围、宽工作电压、低功耗、I²C/单总线多种接口、内置温度测量、小尺寸、低成本等优势。

一、高精度数字电容传感芯片-MDC04特点：

接口:I²C/单总线
供电电压:2.0V~5.5V
峰值电流:500µA
可配置固定测量范围:0~103.5pF
分辨率:0.1fF
温度测量精度:0.5℃
工作温度范围:-55℃~125℃
线性误差:<0.3%
可配置可变测量范围:±15.5pF
待机电流:0.2µA
测量速度:3-20ms 可配置
封装形式:QFN20

二、高精度数字电容传感芯片-MDC04应用：

液位检测

食品/土壤等水分含量测量

冰霜检测

接近/手势传感等应用场景

三、高精度数字电容传感芯片-MDC04的框图：
