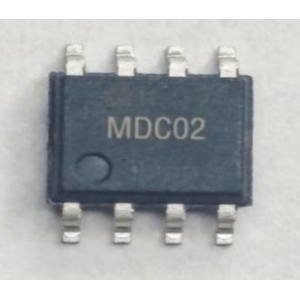

高精度数字电容传感芯片 - MDC02

  • 高精度数字电容传感芯片
Mouse over image to zoom

可配置固定测量范围:0~103.5pF
可配置可变测量范围:±15.5pF
芯片可自动搜索最佳量程配置
电容分辨率:0.1fF
线性误差:<0.3%
宽供电电压范围:2.0V~5.5V
低功耗:典型待机电流 0.2µA,峰值电流 0.45mA
测量速度:3-20ms 可配置
最高测温精度:±0.5℃@0℃~50℃  工作温度范围:-55℃~125℃
MDC04 I²C/单总线接口
MDC02 单总线接口

产品型号:
MDC02
PDF:
订货数量:

产品介绍

高精度数字电容传感芯片 - MDC04、MDC02是高集成度的数字模拟混合信号传感集成电路,芯片直接与被测物附近的差分电容极板相连,利用不同物质介电常数的区别,通过放大、数字转换、补偿计算电容的微小变化来实现物质成分的传感。芯片内部集成高精度 16bit 模数转换 ADC 电路,其电容分辨率为0.1fF,线性度误差小于 0.3%。此外,芯片内置精度 0.5℃的温度传感电路,可用于温度补偿及其他温度传感场景。

MDC04、MDC02 分别为四通道、两通道测量高精度电容调理芯片。每一通道测量电容两极之间的互感电容,可编程固定测量范围是 0~103.5pF,可编程可变调理范围±15.5pF,芯片可自动搜索最佳量程配置。芯片测量工作方式灵活,可配置多通道测量组合,单次测量、周期性循环测量等工作模式。MDC04 芯片支持数字单总线和 I²C 双通信接口,MDC02 芯片支持数字单总线接口。单总线接口支持长线缆、多节点的分布式传感。

和国内外同类产品相比,MDC04、MDC02 具有宽测量范围、宽工作电压、低功耗、多种接口、内置温度测量、小尺寸、低成本等优势,可用于液位检测、食品/土壤等水分含量测量、冰霜检测、接近/手势传感等应用场景。


一、高精度数字电容传感芯片 - MDC02的特性:

可配置固定测量范围:0~103.5pF
可配置可变测量范围:±15.5pF
芯片可自动搜索最佳量程配置
电容分辨率:0.1fF
线性误差:<0.3%
宽供电电压范围:2.0V~5.5V
低功耗:典型待机电流 0.2µA,峰值电流 0.45mA
测量速度:3-20ms 可配置
最高测温精度:±0.5℃@0℃~50℃  工作温度范围:-55℃~125℃
MDC04 I²C/单总线接口
MDC02 单总线接口


二、高精度数字电容传感芯片 - MDC02的应用:


洗衣机液位
智能小家电
打印机液位
测距传感
水浸传感
食品水分含量
土壤水分含量
冰霜检测
接近/手势传感
