高精度模数转换芯片 - MS5213T

  • 高精度模数转换芯片
Mouse over image to zoom

MS5213T:2 个全差分输入通道
输出16位无失码精度
0.003%非线性
可编程的增益前端:增益从1到128
3线串口:SPI®-,QSPITM-,MICROWIRETM-,DSP-兼容
SCLK内部具有施密特触发器
2.7V 到 3.3 V 或 4.75 V 到 5.25 V 的工作电压
在3V 的电源电压下较大功耗为 1mW
待机电流较大为 8μA

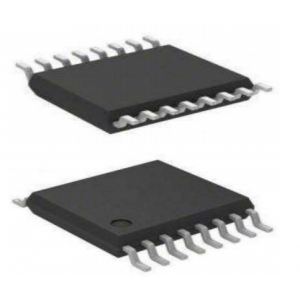

16-lead TSSOP 封装

产品型号:
MS5213T
PDF:
订货数量:

产品介绍

MS5213T是一款用于低频测量的模数转换器。它采用了Σ-Δ转换技术实现了输出结果为16位的无失码精度。工作电压范围为2.7V-3.3V4.75V-5.25V,且具有2个全差分模拟信号输入通道。

MS5213T非常适合用于智能系统,微控制器,或基于DSP的系统。它可以通过串行接口来设置增益,信号极性,及输出速率;还可以进行自校准和系统校准来消除系统的增益和偏移误差。CMOS工艺确保了非常低的功耗,在待机模式下的功耗典型值为20uW。


一、高精度模数转换芯片-MS5213T的特性:

MS5213T:2 个全差分输入通道
输出16位无失码精度
0.003%非线性
可编程的增益前端:增益从1到128
3线串口:SPI®-,QSPITM-,MICROWIRETM-,DSP-兼容
SCLK内部具有施密特触发器
2.7V 到 3.3 V 或 4.75 V 到 5.25 V 的工作电压
在3V 的电源电压下较大功耗为 1mW
待机电流较大为 8μA
16-lead TSSOP 封装


二、高精度模数转换芯片-MS5213T的应用

压力测量
温度测量
电池监控
智能发送器
