步进马达驱动芯片 - MS41959

产品介绍

MS41959是一款四通道步进电机驱动芯片，其中两个通道为12V电压驱动，另两个通道为5V可以驱动，总共可以同时驱动四个通道的步进电机。通过具有电流细分的电压驱动方式以及扭矩纹波修正技术，实现了超低噪声微步进电机驱动。芯片另外内置一个5V直流电机驱动器。

一、步进马达驱动芯片-MS41959的特性：

电压驱动方式，256细分微步进驱动电路（四通道八个H桥）：
 --12V驱动的每个H桥较大驱动电流±1.0A，5V驱动每个H桥较大驱动电流±0.8A 
四线串行总线通信控制电机 
负载电压范围：
 --12V通道：2.7V--15V
  --5V通道：4.5V--5.5V 
另外内置直流电机驱动，较大驱动电流±0.5A 

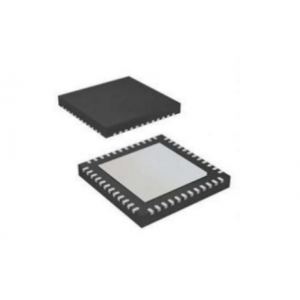

QFN48 封装（背部散热片）

二、步进马达驱动芯片-MS41959的应用：
