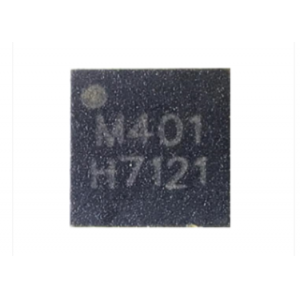

宽量程多路数字温度传感芯片 - M401

产品介绍

敏源传感 M401 宽量程多路数字温度传感芯片基于最新的 CMOS 数模混合工艺，包含一路内部本地测温，四路可驱动外部远端测温三极管（NPN 、PNP）或者二极管。芯片内置测温驱动电路、调理、ADC 转换、温度计算、校准补偿、非易失性存储、电源管理等单元，通过 I2C 数字总线输出，并提供报警接口信号。

一、宽量程多路数字温度传感芯片-M401特点：

1）远端测温范围-55~220℃（高于 150℃需选用耐高温三极管），本地测温范围-55~125℃
2）存储与校准
内置 5 路测温校准系数的非易失性（NVM）存储
可以提供给用户 32bit 额外存储空间
3）高可靠性设计
I/O 抗毛刺滤波
测温端开短路检测
温度数据奇偶校验
4）2-bit I2C 地址位，可用于多点测量总线
5）有 2 路过热阈值判断及报警功能
6）测温精度（参考后面表格）
–40℃至+125℃范围内误差<2.2℃
-55℃至+220℃范围内误差<4.5℃（单路远端测温）
7）感温分辨率：0.03125℃（14-bit ADC）
8）低功耗设计
35μA 1 秒钟/次 周期性测量
3μA 待机电流
9）温度转换
可配置转换速度：14/25ms 每通道
可配置周期性采样：16s/8s/4s/2s/1s/0.5s/0.25s
连续模式采样或者单次采样
可配置 5 路任意输出组合
10）高性能静电防护
通过 HBM ±8000V；MM ±700V

二、宽量程多路数字温度传感芯片-M401应用：

电表

机房

工业过程控制等多节点温度监控

汽车电子

智能厨电

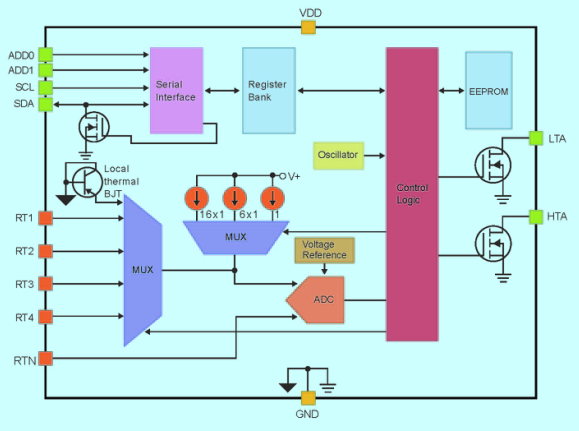

三、宽量程多路数字温度传感芯片-M401结构框图：

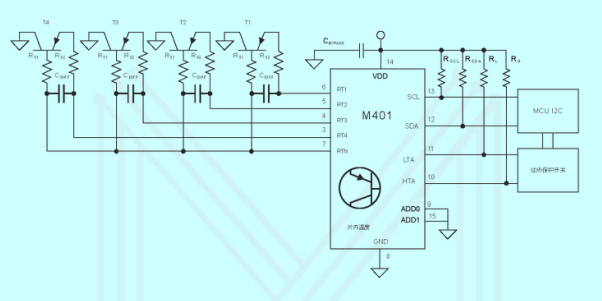

四、宽量程多路数字温度传感芯片-M401应用电路：
