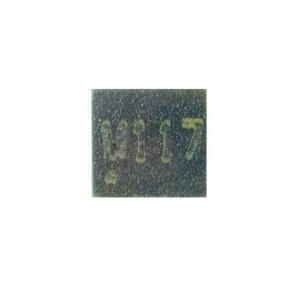

数字温度传感芯片 - M117B

  • 数字温度传感芯片
Mouse over image to zoom

测温精度: ±0.5℃(最大)(+0°C 到+50℃) 
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流 0.1µA@3.3V,测温峰 值电流 0.45mA@3.3V,测温平均电流 5.2μA (@3.3V,1s 周期)
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,最高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
标准 I2C 接口

产品型号:
M117B
PDF:
订货数量:

产品介绍

M117B是数字模拟混合信号温度传感芯片,最高测温精度为0°C 到+50°C范围±0.5℃,用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系,经过小信号放大、模数转换、数字校准补偿后,数字总线输出,具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

温度芯片内置16-bit ADC,分辨率0.004°C,具有-70°C到+150°的超宽工作范围。芯片在出厂前经过100%的测试校准,根据温度误差特性进行校准系数的拟合,芯片内部自动进行补偿计算。芯片支持数字I2C通信接口、测温数据内存访问、功能配置等均可通过数字协议指令实现I2C接口适合高速率的板级应用场景,最高接口速度可达400kHz。
芯片内置非易失性E2PROM存储单元,用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息,如传感器节点编号、位置信息等。芯片另有ALERT报警指示引脚,便于用户扩展硬件报警应用。



一、数字温度传感芯片-M117B的特性:

测温精度: ±0.5℃(最大)(+0°C 到+50℃) 
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流 0.1µA@3.3V,测温峰 值电流 0.45mA@3.3V,测温平均电流 5.2μA (@3.3V,1s 周期)
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,最高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
标准 I2C 接口



二、数字温度传感芯片-M117B的应用

板级温度监控
工农业环境温度
智能家电
智能家居
消费电子
冷链运输、仓储
测温仪器仪表
