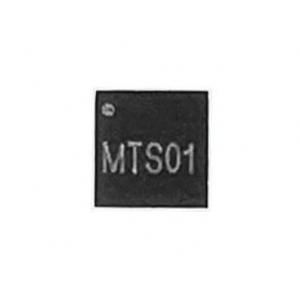

数字高精度温度传感芯片 - MTS01

  • 数字高精度温度传感芯片
Mouse over image to zoom

测温精度: ±0.1℃(较大)(+28°C 到+43°C)
或±0.1℃(较大)(+0°C 到+50℃)
或±0.1℃(较大)(+20°C 到+70℃)
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流 0.1µA@3.3V,测温峰 值电流 0.45mA@3.3V,测温平均电流 5.2μA (@3.3V,1s 周期) 
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,较高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
每颗芯片有 64bit 的 ID 序列号,便于多点组网寻址 
标准单总线接口 & I2C 接口

产品型号:
MTS01
PDF:
订货数量:

产品介绍

数字高精度温度传感芯片 - MTS01、MTS01Z、MTS01W是高精度数字模拟混合信号温度传感芯片。MTS01为体温芯片,较高测温精度为+28°C到+43°C 范围±0.1℃;MTS01Z较高测温精度为0°C到+50℃范围±0.1℃;MTS01W较高测温精度为+20℃到+70℃范围±0.1℃精度;用户无需进行校准。温度芯片感温原理基于CMOS半导体PN节温度与带隙电压的特性关系,经过小信号放大、模数转换、数字校准补偿后,数字总线输出,具有精度高、一致性好、测温快、功耗低、可编程配置灵活、寿命长等优点。

温度芯片内置16-bit ADC,分辨率0.004°C,具有-70°C到+150°的超宽工作范围。芯片在出厂前经过100%的测试校准,根据温度误差特性进行校准系数的拟合,芯片内部自动进行补偿计算。芯片支持数字单总线和I2C双通信接口:单总线适合长线缆、多节点的分布式传感应用场景,较多可支持100个节点100至500米长的测温节点串联组网。芯片具有唯一的64位ID序列号,芯片的ID搜索、测温数据内存访问、功能配置等均可通过数字单总线协议指令实现,上位机微处理器只需要一个GPIO端口便可进行读写访;I2C接口适合高速率的板级应用场景,较高接口速度可达400kHz。
芯片内置非易失性E2PROM存储单元,用于保存芯片ID号、高低温报警阈值、温度校准修正值以及用户自定义信息,如传感器节点编号、位置信息等。芯片另有ALERT报警指示引脚,便于用户扩展硬件报警应用。


一、数字高精度温度传感芯片-MTS01的特性:

测温精度: ±0.1℃(较大)(+28°C 到+43°C)
或±0.1℃(大)(+0°C 到+50℃)
或±0.1℃(大)(+20°C 到+70℃)
测温范围:-70°C ~ +150°C 
低功耗:典型待机电流 0.1µA@3.3V,测温峰 值电流 0.45mA@3.3V,测温平均电流 5.2μA (@3.3V,1s 周期) 
宽工作电压范围:1.8V-5.5V 
感温分辨率:16 位输出,高分辨率 0.004°C 
温度转换时间可配置:10.5ms/5.5ms/4ms 
可配制单次/周期测量 
用户可设置温度报警 
32 bit 额外 E2PROM 空间用于存放用户信息 
每颗芯片有 64bit 的 ID 序列号,便于多点组网寻址 
标准单总线接口 & I2C 接口


二、数字高精度温度传感芯片-MTS01的应用

智能穿戴
电子体温计
动物体温检测
医疗电子
冷链物流、仓储
智能家居
热表气表水表
替代 PT100/PT1000
