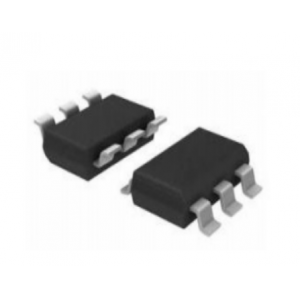

视频驱动放大器 - MS1676

  • 视频驱动放大器
Mouse over image to zoom

-3dB 带宽 30MHz,10 阶视频滤波器 
12dB 增益输出驱动器和驱动双视频负载 
轨到轨输出 
输入电压范围包括地 
交流或直流耦合输入/输出 
单电源供电范围为 2.7V 到 5V 
低功耗,5V 工作电流为 35mA

产品型号:
MS1676
PDF:
订货数量:

产品介绍

MS1676是一颗单通道视频放大器芯片,它内部集成12dB益轨到轨输出驱动器以及10阶滤波器,-3dB带宽为30MHz

MS1676输入信号为DAC的输出,可直流耦合输入或交流耦合输入。 MS1676输出可驱动直流或交流耦合单(150Ω)或双75Ω)负载。



一、视频驱动放大器-MS1676的特性:

-3dB 带宽 30MHz,10 阶视频滤波器 
12dB 增益输出驱动器和驱动双视频负载 
轨到轨输出 
输入电压范围包括地 
交流或直流耦合输入/输出 
单电源供电范围为 2.7V 到 5V 
低功耗,5V 工作电流为 35mA



二、视频驱动放大器-MS1676的应用

消费类视频
便携式和手持式产品
AHD/TVI/CVI 模拟高清视频驱动
