视频驱动放大器 - MS2631

  • 视频驱动放大器
Mouse over image to zoom

单通道 10 阶 55MHz(FHD)过滤器
Transparent Sync-tip 输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗,工作电流为 25mA

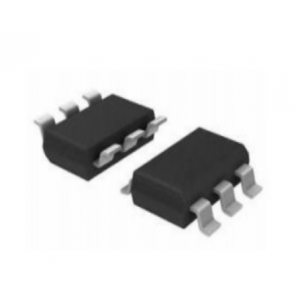

SOT23-6 的封装形式

产品型号:
MS2631
PDF:
订货数量:

产品介绍

MS2631是一个单通道视频缓冲器,它内部集成6dB增益的轨到轨输出驱动器和10阶输出重建滤波器。MS2631的-3dB带宽典型值为55MHz。MS2631比无源LC滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.7V到+5V,并有极低的工作电流25mA,非常适用于电池供电应用。

MS2631的输入信号为DAC的输出,可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS2631还包含内部电平移位电路,从而避免了同步脉冲被截断并允许直流耦合输出。MS2631的输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。MS2631采用SOT23-6六管脚封装,ESD保护大于3KV。



一、视频驱动放大器-MS2631的特性:

单通道 10 阶 55MHz(FHD)过滤器
Transparent Sync-tip 输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗,工作电流为 25mA
SOT23-6 的封装形式



二、视频驱动放大器-MS2631的应用

视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
高清电视
放映机和幻灯机
