视频驱动放大器 - MS1683
Mouse over image to zoom
产品介绍
MS1683是一个带宽可选择的视频缓冲器，它内部集成6dB增益的轨到轨输出驱动器和10阶输出重建滤波器，允许同一个输入信号在-1dB带宽35MHz和56MHz之间进行选择控制。MS1683比无源LC滤波器与外加驱动的解决方案能提供更好的图像质量。它单电源供电范围为+2.5V到+5.5V，非常适用于电池供电应用。

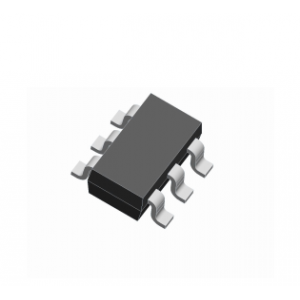

MS1683的输入信号为DAC的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS1683还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS1683的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。MS1683采用SOT23-6六管脚封装，ESD保护可达到8KV。
一、视频驱动放大器-MS1683的特性：
-1dB 带宽 35MHz/56MHz 可选择 10 阶视频滤波器
Transparent Sync-tip 输入钳位电路
轨到轨输出
输入电压范围包括地
交流或直流输入
交流或直流输出
单电源供电范围为 2.5V 至 5.5V
低功耗
SOT23-6 的封装形式
二、视频驱动放大器-MS1683的应用：
视频放大器
有线电视和卫星机顶盒
通信设备
消费类视频
便携式和手持式产品
个人视频录像机
DVD 播放机
高清电视
放映机和幻灯机视频字符叠加
