低压差分传输接口芯片 - MS90C104

产品介绍

MS90C104芯片能够将5通道的低压差分信号（LVDS）转换成35bit的TTL数据。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为175MHz时，30bit的RGB数据、3bit的LCD时序数据和 2bit的控制数据以1225Mbps的速率在每个LVDS数据通道中传输。输入时钟频率为175MHz时，数据的传输速率为765.6Mbytes/sec。此款芯片是解决高带宽、高速TTL信号层面的电磁干扰和电缆长度问题的理想产品。

一、低压差分传输接口芯片-MS90C104的特性：

频率范围：8-175MHz 时钟信号
较少的总线减少了连线尺寸和费用
供电电源 3.3V
低功耗模式
支持 VGA、SVGA、XGA、SXGA
6.125Gbps 数据吞吐量
765.6Megabytes/sec 带宽
减小 LVDS 摆幅来减小电磁干扰（300mV LVDS 摆幅） 
PLL 不需要外部结构
遵循 TIA/EIA-644 LVDS 标准

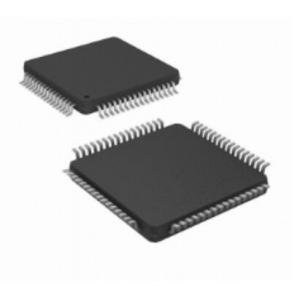

TQFP64 封装

二、低压差分传输接口芯片-MS90C104的应用：
