低压差分传输接口芯片 - MS2652D

  • 低压差分传输接口芯片
Mouse over image to zoom

大于 155.5Mbps(77.7MHz)开关速率
掉电时 LVDS 输出高阻态
±350mV 差分输出信号
低功耗
最大 400ps 通道传输延时差(5V,25℃)
最大 3.5ns 传输延时
工业级温度应用范围
与 ANSI/TIA/EIA-644 LVDS 标准兼容

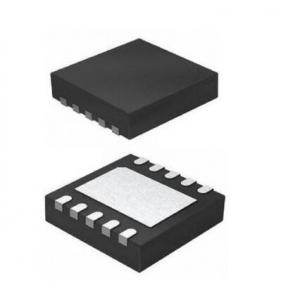

DFN10 封装

产品型号:
MS2652D
PDF:
订货数量:

产品介绍

低压差分传输接口芯片 - MS2652D是一款低功耗、高数据传输率的两通道CMOS差分LVDS信号总线驱动芯片,其支持的数据接收率超过155.5 Mbps(77.7 MHz)MS2652D将接 TTL/CMOS输入信号,转换成低压350mV)的差分输出信号。芯片驱动器还支持三态输出功能,可以用来关断输出驱动级,通过关断输出电流可以得到11mW静态功耗。芯片还具有掉电关断功能,当VCC开路时,LVDS出呈高阻态,此功能可以在掉电时保持LVDS总线上最小负载。


一、低压差分传输接口芯片-MS2652D的特性:

大于 155.5Mbps(77.7MHz)开关速率
掉电时 LVDS 输出高阻态
±350mV 差分输出信号
低功耗
最大 400ps 通道传输延时差(5V,25℃)
最大 3.5ns 传输延时
工业级温度应用范围
与 ANSI/TIA/EIA-644 LVDS 标准兼容
DFN10 封装


二、低压差分传输接口芯片-MS2652D的应用

平板显示接口
高速数据通信
监控摄像机
