低压差分传输接口芯片 - MS90C032B

产品介绍

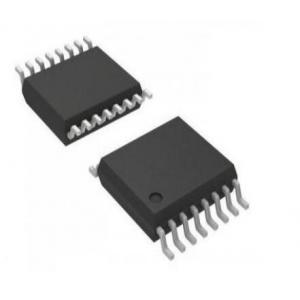

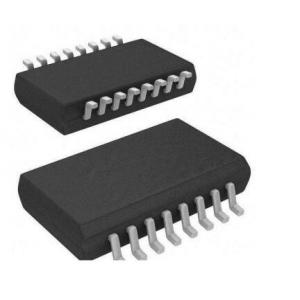

MS90C032/MS90C032T是一款低功耗、高数据传输率的四通道CMOS差分LVDS信号接收芯片。主要功能是接收低压(350mV)差分信号并转化成CMOS（与 TTL 兼容）输出电平，且支持输入开路、短路、错误偏置和三态输出功能。其支持的数据接收率超过155.5 Mbps (77.7 MHz)。MS90C032采用SOP16封装，MS90C032T采用TSSOP16封装。

一、低压差分传输接口芯片-MS90C032B的特性：

大于 155.5Mbps(77.7MHz)开关速率
低功耗
较大 600ps 通道传输延时差
较大 6.0ns 传输延时
支持输入开路状态
支持输入短接和错误偏置
与 IEEE 1596.3 SCI LVDS、ANSI
与 TIA/EIA-644 LVDS 标准兼容
可应用于 SMD5962-95834 标准
SOP16、TSSOP16 封装

二、低压差分传输接口芯片-MS90C032B的应用：
