韩国GreenChip 电容式触摸芯片 - GT304L

产品介绍

电容式触摸芯片 - GT304L是greenttouch3tm^TM系列电容式触摸传感器之一。特别是GT304L可以做电容传感与4通道以上的greenttouch3^TM发动机运行。多亏了这款划时代的greenttouch 3^TM引擎，应用程序将更加强大，并且在EMC、EMI、H/W变化、电压干扰、温度漂移、湿度漂移等方面没有问题。特别是，它没有任何问题，反对CS和EFT噪音环境发生在任何触摸应用程序。

GT304L提供4个LED驱动和32步调光控制器。OUT[1:4]可用于PWM输出LED调光控制。这是非常经济的解决方案，当需要LED反馈时，因为没有额外的材料成本LED控制。对于触摸输出结果，可以使用I2C或1对1直接输出接口。当应用程序中的MCU IO或连接器资源不够时，I2C接口可能有用。GT304L可应用于2.5V ~ 5.0V的宽供电电压范围。它具有CTRL/A0引脚，通过将引脚连接到VCD和GND来选择灵敏度选项和i2c总线从地址。

一、电容式触摸芯片-GT304L的特性：

4通道上限，传感输入

嵌入式GreenTouch3^TM引擎

- 模拟补偿电路

- 嵌入式数字噪声滤波器

- 智能灵敏度校准

- 嵌入式CS, EFT增强核心

两种类型的接口支持

- 1:1直接输出模式

- I2C接口模式

提供中断函数

LED驱动器(32步调光控制)

灵敏度控制通过控制销连接

极低的功耗

- 正常备用:145 ua (@3.3V)

- 正常备用:160 ua (@5.0V)

供电电压范围宽:2.5V ~ 5.0V单路供电运行

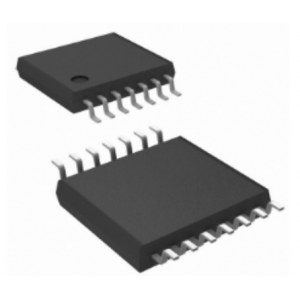

包类型

- SOP14L

- QFN16L

通过无铅认证

二、电容式触摸芯片-GT304L的应用：

多钥匙应用—门锁、遥控器等

便携式电子产品-手机，MP3, PMP, PDA，导航、数码相机、摄像机等

多媒体设备-电视，DVD播放器，蓝光播放器，数码相框、家庭影院等

家电—冰箱、空气净化器、空调、洗衣机、微波炉等

PC机，办公自动化等- PC机，液晶显示器，传真机，复印机，灯光控制，玩具，游戏设备等
