视频驱动放大器 - MS7336M

  • 视频驱动放大器
Mouse over image to zoom

-3dB 带宽 35MHz/55MHz 可选择10 阶视频滤波器
Transparent Sync-tip 输入箝位电路
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗,工作电流为 25mA

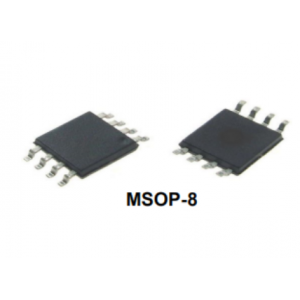

MSOP-8 封装形式

产品型号:
MS7336M
PDF:
订货数量:

产品介绍

MS7336M是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片,同时还是一个带宽可选择的视频放大器,它内部集成6dB增益轨到轨输出驱动器以及10阶滤波器,允许同一个输入信号在-3dB带宽35MHz和55MHz 之间进行选择控制。视频同轴线控解码内部集成一颗高速处理器,针对模数混合信号进行有效分离,同时在其同轴控制端有箝位电路,适用于交流应用。它单电源供电范围为+2.7V到+5V,并有极低的工作电流25mA,非常适用于电池供电应用。

MS7336M输入信号为DAC的输出,可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS7336M还包含内部电平移位电路,从而避免了同步脉冲被截断并允许直流耦合输出。MS7336M的输出可驱动直流或交流耦合单(150Ω)或双(75Ω)负载。MS7336M采用MSOP-8封装,ESD保护大于3KV。



一、视频驱动放大器-MS7336M的特性:

-3dB 带宽 35MHz/55MHz 可选择10 阶视频滤波器
Transparent Sync-tip 输入箝位电路
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗,工作电流为 25mA
MSOP-8 封装形式



二、视频驱动放大器-MS7336M的应用

消费类视频
便携式和手持式产品
AHD/TVI/CVI 模拟高清视频驱动以及反向控制解码
