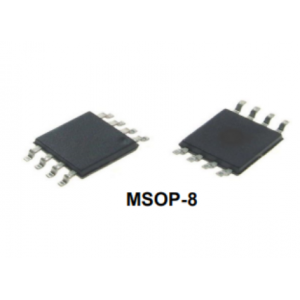

视频驱动放大器 - MS7336MA

  • 视频驱动放大器
Mouse over image to zoom

-3dB 带宽 35MHz/55MHz 可选择10 阶视频滤波器 
Transparent Sync-tip 输入箝位电路 
6dB 增益输出驱动器和驱动双视频负载 
轨到轨输出 
输入电压范围包括地 
交流或直流耦合输入/输出 
单电源供电范围为 2.7V 到 5V 
低功耗，带 150Ω负载工作电流为 34mA 
通过 AEC_Q100 认证

产品型号：
MS7336MA
PDF：
订货数量：
询  价 加入询价篮

产品介绍

MS7336MA是一颗集成单通道视频放大器与视频同轴线控解码为一体的芯片，它内部集成6dB增益轨到轨输出驱动器以及10阶滤波器，允许同一个输入信号在-3dB带宽35MHz和55MHz之间进行选择控制。视频同轴线控解码内部集成一颗高速处理器，针对模数混合信号进行有效分离，同时在其同轴控制端有箝位电路，适用于交流应用。

MS7336MA输入信号为DAC的输出，可直流耦合输入或交流耦合输入。内部二极管箝位和偏置电路可用于交流耦合输入方式。MS7336MA还包含内部电平移位电路，从而避免了同步脉冲被截断并允许直流耦合输出。MS7336MA的输出可驱动直流或交流耦合单（150Ω）或双（75Ω）负载。

一、视频驱动放大器-MS7336MA的特性：
-3dB 带宽 35MHz/55MHz 可选择10 阶视频滤波器 
Transparent Sync-tip 输入箝位电路 
6dB 增益输出驱动器和驱动双视频负载 
轨到轨输出 
输入电压范围包括地 
交流或直流耦合输入/输出 
单电源供电范围为 2.7V 到 5V 
低功耗，带 150Ω负载工作电流为 34mA 
通过 AEC_Q100 认证

二、视频驱动放大器-MS7336MA的应用：
消费类视频
汽车电子
便携式和手持式产品
AHD/TVI/CVI 模拟高清视频驱动以及反向控制解码
