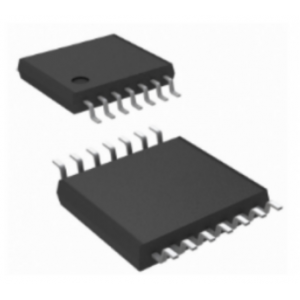

视频驱动放大器 - MS7683
产品介绍
MS7683是一颗集成单通道视频放大器与视频铜轴线控解码,外带一个辅助比较器作为上电复位延时功能的一体化芯片。视频放大器内部集成 6dB 增益轨到轨输出驱动器以及6阶滤波器,-3dB带宽达35MHz。视频同轴线控解码内部集成一颗高速处理器,针对模数混合信号进行有效分离。它单电源供电范围为+2.7V到+5V,并有极低的工作电流15.5mA,非常适用于电池供电应用。MS7683有关断引脚可以关闭不同通道,减小电流消耗。MS7682采用 DFNWB-14L封装,ESD保护可达到2KV。
一、视频驱动放大器-MS7683的特性:
单通道 6 阶 35MHz(HD)过滤器
透明的输入箝位
6dB 增益输出驱动器和驱动双视频负载
轨到轨输出
输入电压范围包括地
交流或直流耦合输入
交流或直流耦合输出
单电源供电范围为 2.7V 到 5V
低功耗,工作电流为 15.5mA
DFNWB-14L 封装形式
二、视频驱动放大器-MS7683的应用:
消费类视频
便携式和手持式产品
AHD/TVI/CVI 模拟高清视频驱动以及反向控制解码
